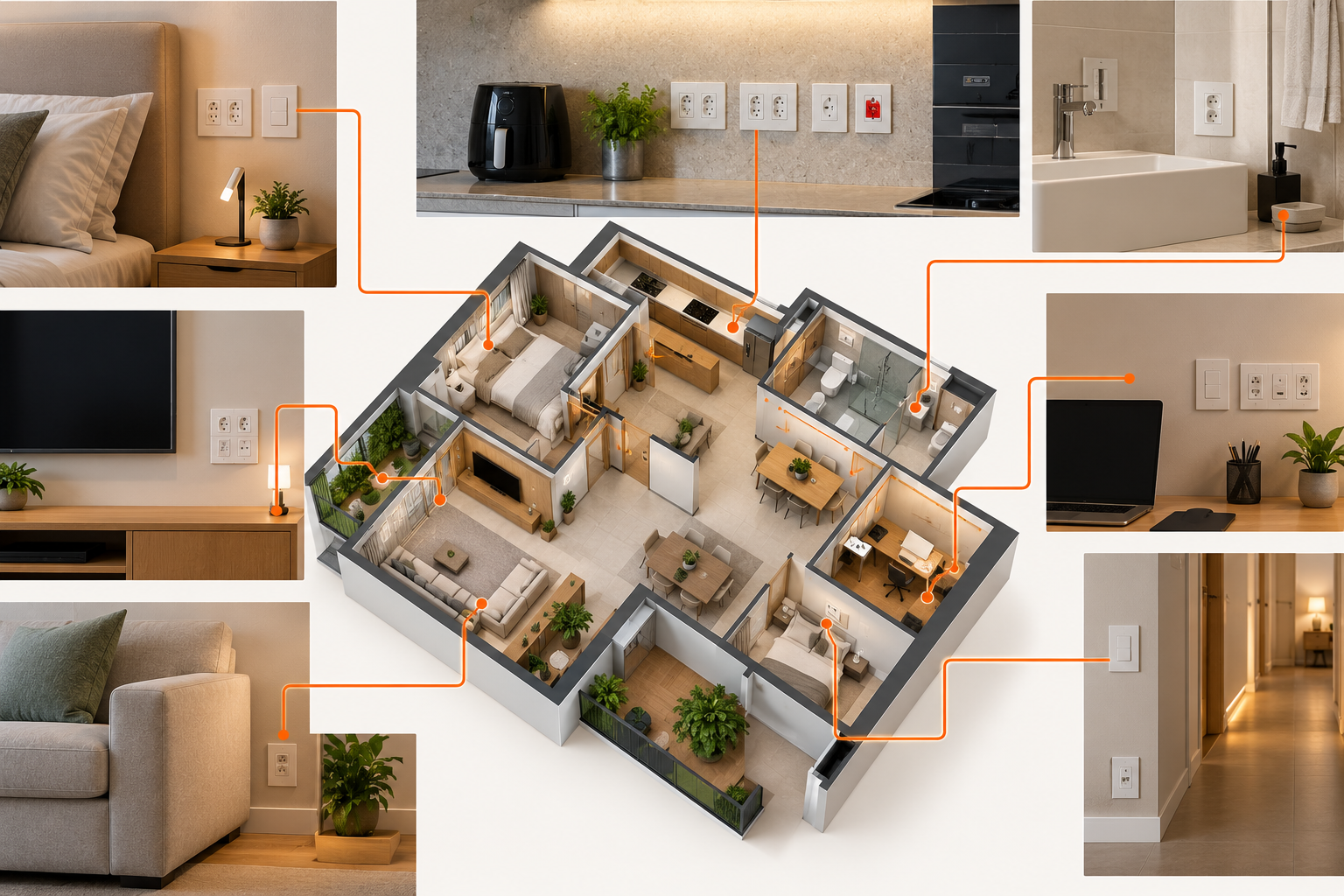

Como planejar o layout de tomadas e interruptores por cômodo

Imagine a cena: você acabou de se mudar para a casa dos sonhos ou finalizou aquela reforma tão esperada. Tudo lindo, cheirando a novo. Mas, ao tentar ligar a TV, percebe que a tomada está do outro lado da sala. Ou, ao usar o secador no banheiro, precisa puxar um fio da área de serviço. Pior ainda: o home office está uma teia de extensões e adaptadores, transformando a segurança em um risco iminente.

A frustração de uma instalação elétrica mal planejada é um problema real e, infelizmente, muito comum. Não se trata apenas de conveniência, mas de segurança, funcionalidade e até da valorização do seu imóvel. Um projeto elétrico bem executado é a espinha dorsal de qualquer construção ou reforma, e o layout de tomadas e interruptores é o coração dessa estrutura.

Neste guia completo, o portal ObrasFlex vai além do básico para equipar você com todo o conhecimento necessário para planejar o layout de tomadas e interruptores em cada cômodo da sua casa. Com base nas melhores práticas da engenharia civil, nas normas técnicas brasileiras e na experiência de especialistas, você aprenderá a criar um ambiente funcional, seguro e preparado para o futuro, evitando retrabalhos e custos desnecessários. Prepare-se para transformar seu projeto em um exemplo de eficiência e conforto.

Índice

• Por que um Planejamento Detalhado é Essencial para Tomadas e Interruptores?
• NBR 5410: A Norma que Guia seu Projeto Elétrico Residencial
• Princípios Gerais para Planejar o Layout Perfeito
• Planejamento Detalhado do Layout por Cômodo
• Sala de Estar
• Cozinha e Copa
• Quartos
• Banheiros e Lavabos
• Área de Serviço
• Escritório ou Home Office
• Varandas e Áreas Externas
• Garagem
• Tipos de Tomadas e Interruptores: Conheça as Opções
• Alturas e Distâncias Padrão (NBR 5410): Onde Instalar?
• Dicas do Especialista para um Projeto Elétrico Impecável
• Erros Mais Comuns a Evitar no Planejamento Elétrico
• Checklist Prático para o Planejamento do seu Projeto
• FAQ: As Dúvidas Mais Comuns sobre Layout de Tomadas e Interruptores
• Conclusão
• Encontre os Melhores Profissionais para seu Projeto Elétrico no ObrasFlex

Por que um Planejamento Detalhado é Essencial para Tomadas e Interruptores?

Um planejamento detalhado do layout de tomadas e interruptores é fundamental para garantir a segurança, funcionalidade, estética e a longevidade da sua instalação elétrica, evitando problemas futuros e otimizando o uso dos espaços.

Muitos veem o projeto elétrico como um "mal necessário", focando apenas na parte estrutural e esquecendo que a distribuição dos pontos de energia é o que realmente define a usabilidade do ambiente. Ignorar essa etapa pode levar a uma série de consequências negativas:

• Riscos de Segurança: O uso excessivo de adaptadores (benjamins) e extensões sobrecarrega as tomadas e a fiação, podendo causar curtos-circuitos, incêndios e choques elétricos. Um projeto bem dimensionado distribui a carga de forma segura.
• Infuncionalidade e Desconforto: Poucas tomadas ou tomadas em locais inadequados geram a necessidade constante de improvisação, limitando a disposição dos móveis e a utilização dos aparelhos elétricos.
• Problemas Estéticos: Fios expostos e extensões atravessando o ambiente comprometem a beleza e a organização do espaço.
• Custos Elevados de Retrabalho: Modificar pontos elétricos após a obra finalizada envolve quebrar paredes, refazer acabamentos e contratar mão de obra novamente, gerando gastos e transtornos significativos.
• Desvalorização do Imóvel: Uma instalação elétrica defasada ou mal projetada pode ser um ponto negativo na avaliação de um imóvel, impactando seu valor de mercado.
• Dificuldade de Automação: Em um mundo cada vez mais conectado, um bom planejamento antecipa a necessidade de pontos para automação residencial, internet e sistemas de segurança.

Importante: Investir tempo e recursos no planejamento do layout elétrico é economizar em segurança, conforto e evitar gastos inesperados no futuro. É a base para uma casa verdadeiramente funcional.

NBR 5410: A Norma que Guia seu Projeto Elétrico Residencial

A NBR 5410, da Associação Brasileira de Normas Técnicas (ABNT), é a norma que estabelece as condições mínimas necessárias para garantir a segurança e o bom funcionamento das instalações elétricas de baixa tensão em edificações, sendo obrigatória para todos os projetos residenciais, comerciais e públicos no Brasil.

Ela define requisitos para o dimensionamento de condutores, dispositivos de proteção (disjuntores, DRs), aterramento, e, crucialmente para nosso tema, a quantidade mínima de pontos de tomadas e as alturas recomendadas para sua instalação em cada ambiente. Seguir a NBR 5410 não é uma opção, mas uma exigência legal e técnica que assegura a proteção de pessoas e bens contra choques elétricos, sobrecargas e incêndios.

Principais Requisitos da NBR 5410 para Tomadas:

• Pontos de Tomada de Uso Geral (TUGs): São tomadas destinadas a aparelhos que não exigem pontos exclusivos, com correntes de até 10A (ex: carregadores, luminárias, TVs). A norma estabelece quantidades mínimas por área ou perímetro de cômodo.
• Pontos de Tomada de Uso Específico (TUEs): São tomadas destinadas a aparelhos com potências elevadas ou que necessitam de circuito exclusivo, com correntes de 20A ou mais (ex: chuveiros, máquinas de lavar, micro-ondas, ar-condicionado). Cada TUE deve ter um circuito independente.
• Circuitos Independentes: A NBR 5410 exige a separação de circuitos para iluminação, TUGs e TUEs, além de circuitos específicos para áreas molhadas (cozinhas, banheiros, áreas de serviço).
• Aterramento: Todas as tomadas devem possuir um terceiro pino para aterramento, essencial para a segurança contra choques.
• Dispositivos de Proteção: Instalação de disjuntores para proteção contra sobrecarga e curto-circuito, e dispositivos DR (Diferencial Residual) em áreas molhadas e externas para proteção contra choques.

Atenção: A NBR 5410 define o mínimo. Um bom projeto elétrico sempre buscará superar esses mínimos para oferecer maior conforto e funcionalidade ao usuário.

Princípios Gerais para Planejar o Layout Perfeito

Antes de desenhar na planta, é essencial entender a dinâmica de cada espaço e antecipar as necessidades. Um bom planejamento segue alguns princípios fundamentais:

1. Analise suas Necessidades e Hábitos:

   • Como você usa cada cômodo? Quais aparelhos elétricos são utilizados?
   • Quantas pessoas moram na casa? Quais são seus hobbies e rotinas?
   • Você trabalha em casa? Costuma receber visitas?
   • Pense em todos os detalhes, desde o carregador do celular na cabeceira da cama até a furadeira na garagem.

2. Considere o Mobiliário e a Disposição dos Móveis:

   • Desenhe a planta baixa com a posição planejada dos móveis (sofá, cama, mesa, armários, etc.).
   • Evite que tomadas e interruptores fiquem escondidos atrás de móveis fixos ou de difícil acesso.
   • Pense na altura ideal para cada tomada em relação ao móvel que ela irá servir (ex: tomada para abajur ao lado da cama).

3. Pense no Futuro e na Flexibilidade:

   • Preveja pontos extras para futuras tecnologias, como automação residencial, carregadores de carros elétricos, sistemas de segurança ou expansão de ambientes.
   • A tecnologia avança rapidamente; ter uma infraestrutura um pouco acima do necessário pode economizar reformas futuras.

4. Priorize a Segurança:

   • Sempre siga a NBR 5410 e outras normas de segurança.
   • Não sobrecarregue circuitos.
   • Garanta o aterramento adequado.
   • Evite tomadas próximas a pontos de água em banheiros e cozinhas.

5. Iluminação e Interruptores:

   • Pense na funcionalidade da iluminação: luz geral, luz de tarefa, luz de destaque.
   • Defina onde os interruptores devem estar para facilitar o acionamento (na entrada do cômodo, ao lado da cama).
   • Considere interruptores paralelos (three-way) para corredores ou quartos grandes, permitindo acender/apagar a luz de diferentes pontos.

6. Consulte um Profissional:

   • Um engenheiro eletricista ou um eletricista qualificado é essencial para dimensionar corretamente a instalação, elaborar o projeto elétrico e garantir a conformidade com as normas. Eles podem identificar necessidades que você talvez não perceba.

Boa Prática: Faça um "teste de vida" na planta. Caminhe virtualmente pela casa, ligando e desligando luzes, conectando aparelhos. Isso ajuda a identificar falhas no planejamento.

Planejamento Detalhado do Layout por Cômodo

Aqui, detalhamos as necessidades específicas de cada ambiente, com sugestões de quantidade, tipo e altura de tomadas e interruptores, sempre considerando a NBR 5410 e as melhores práticas.

Sala de Estar

A sala é o coração social da casa, exigindo flexibilidade e muitos pontos para entretenimento e conforto.

• Quantidade Mínima (NBR 5410): Uma tomada a cada 5 metros ou fração de perímetro, com no mínimo 1 tomada a cada 3,5m² de área. Ex: sala de 20m² (4x5m) com perímetro de 18m, teria mínimo de 4 tomadas.
• Sugestão ObrasFlex: 6 a 10 tomadas, distribuídas estrategicamente.
• Pontos Essenciais:
  • Área da TV/Home Theater: Pelo menos 4-6 tomadas (10A) para TV, soundbar, receptor de TV a cabo/satélite, videogame, modem/roteador Wi-Fi. Uma tomada RJ45 (internet) é fundamental aqui. Altura média (1,10m) ou alta (2,00m) se a TV for fixada na parede.
  • Atrás do Sofá: 2 tomadas (10A) para luminárias de piso, carregadores de celular/notebook. Altura baixa (30cm).
  • Cantos/Laterais: 1-2 tomadas (10A) em cada canto para abajures, carregadores, aspirador de pó. Altura baixa (30cm).
  • Ar-Condicionado (se houver): 1 tomada 20A dedicada, altura alta (2,00m a 2,25m).
  • Interruptores: Na entrada do cômodo, controlando a iluminação geral. Considere um interruptor paralelo se a sala for grande e tiver mais de uma entrada.

Dica do Especialista: Para a área da TV, pense em um painel que esconda a fiação e preveja conduítes para passar cabos de internet e vídeo, além dos elétricos.

Cozinha e Copa

A cozinha é o ambiente que mais exige tomadas de uso específico (TUEs) devido à alta potência dos eletrodomésticos. Segurança é primordial.

• Quantidade Mínima (NBR 5410):
  • Acima da bancada: 1 tomada a cada 3,5m ou fração de perímetro.
  • Abaixo da bancada ou em outros locais: 1 tomada a cada 5m ou fração de perímetro.
  • No mínimo 2 tomadas acima da bancada e 1 na parede para geladeira.
• Sugestão ObrasFlex: 8 a 12 tomadas, sendo várias de 20A.
• Pontos Essenciais:
  • Geladeira: 1 tomada 20A dedicada, altura média (1,10m) ou baixa (30cm), atrás do aparelho.
  • Micro-ondas: 1 tomada 20A dedicada, altura média (1,10m) ou alta (2,00m), dependendo da posição do aparelho.
  • Forno Elétrico/Cooktop (se elétrico): 1 tomada 20A dedicada, altura baixa (30cm) para forno de piso, ou média para cooktop/forno de embutir.
  • Máquina de Lavar Louça: 1 tomada 20A dedicada, altura baixa (30cm), próxima ao ponto de água.
  • Bancada: 3-4 tomadas (10A) ou módulos de tomadas retráteis para liquidificador, batedeira, cafeteira, torradeira. Altura média (1,10m), a 15-30cm acima da bancada.
  • Exaustor/Coifa: 1 tomada 10A ou 20A (verificar potência) dedicada, altura alta (2,00m a 2,25m), acima do fogão.
  • Filtro de Água: 1 tomada 10A, altura média (1,10m).
  • Interruptores: Na entrada do cômodo. Considere um interruptor para a iluminação da bancada, separado da iluminação geral.

Atenção: Todas as tomadas da cozinha devem ser protegidas por Dispositivo Diferencial Residual (DR) no quadro elétrico, conforme NBR 5410, para maior segurança contra choques.

Quartos

Os quartos são espaços pessoais que exigem tomadas para conforto, estudo e entretenimento.

• Quantidade Mínima (NBR 5410): 1 tomada a cada 5 metros ou fração de perímetro, com no mínimo 1 tomada a cada 3,5m² de área. Ex: quarto de 12m² (3x4m) com perímetro de 14m, teria mínimo de 3 tomadas.
• Sugestão ObrasFlex: 6 a 8 tomadas.
• Pontos Essenciais:
  • Cabeceira da Cama: Pelo menos 2 tomadas (10A) de cada lado da cama para abajures, carregadores de celular, despertador. Altura média (1,10m) ou baixa (30cm), dependendo da altura da cama e do criado-mudo.
  • Mesa de Estudo/Trabalho: 2-3 tomadas (10A) para computador, monitor, luminária, carregadores. Uma tomada RJ45 (internet) é recomendável. Altura média (1,10m), a 15-30cm acima da bancada.
  • Área da TV: 2-3 tomadas (10A) para TV, receptor, videogame. Altura média (1,10m) ou alta (2,00m) para TV na parede.
  • Ar-Condicionado (se houver): 1 tomada 20A dedicada, altura alta (2,00m a 2,25m).
  • Cantos: 1 tomada (10A) em um canto para aspirador de pó ou uso geral. Altura baixa (30cm).
  • Interruptores: Na entrada do quarto. Considere um interruptor paralelo (three-way) ao lado da cama para acender/apagar a luz principal sem precisar levantar.

Boa Prática: Para quartos infantis, considere tomadas com proteção (plugs de segurança) ou modelos que já vêm com essa funcionalidade.

Banheiros e Lavabos

A atenção à segurança em áreas molhadas é redobrada. A NBR 5410 é muito rigorosa aqui.

• Quantidade Mínima (NBR 5410):
  • Banheiro: 1 tomada próxima ao lavatório, a no mínimo 60cm de distância do boxe.
  • Lavabo: 1 tomada.
• Sugestão ObrasFlex: 2 a 3 tomadas no banheiro, 1 no lavabo.
• Pontos Essenciais:
  • Próximo ao Espelho/Lavatório: 1-2 tomadas (10A) para secador de cabelo, chapinha, barbeador elétrico. Altura média (1,10m a 1,20m). Respeitar a distância mínima de 60cm do chuveiro.
  • Chuveiro Elétrico: 1 tomada 20A ou 30A (dependendo da potência, verificar fabricante) dedicada, altura alta (2,00m a 2,25m). Este é um TUE crítico.
  • Tomada de Uso Geral: 1 tomada (10A) em outro ponto do banheiro, longe da área molhada. Altura baixa (30cm).
  • Interruptores: Na entrada do banheiro, fora da área molhada.

Atenção: Todas as tomadas de banheiros e lavabos devem ser protegidas por Dispositivo Diferencial Residual (DR) no quadro elétrico. É obrigatório e salva vidas!

Área de Serviço

Concentra eletrodomésticos de alta potência e uso frequente.

• Quantidade Mínima (NBR 5410): 1 tomada a cada 3,5m de perímetro ou fração, com no mínimo 1 tomada a cada 3,5m² de área. Mínimo de 1 tomada para máquina de lavar.
• Sugestão ObrasFlex: 4 a 6 tomadas.
• Pontos Essenciais:
  • Máquina de Lavar Roupa: 1 tomada 20A dedicada, altura média (1,10m) ou baixa (30cm), próxima ao ponto de água.
  • Secadora de Roupas: 1 tomada 20A dedicada, altura média (1,10m) ou baixa (30cm).
  • Ferro de Passar: 1 tomada 10A ou 20A (se for ferro a vapor de alta potência) em bancada de passar. Altura média (1,10m).
  • Tanque: 1 tomada 10A, altura média (1,10m), para bomba de água ou uso geral.
  • Uso Geral: 1-2 tomadas (10A) para aspirador de pó, carregadores, etc. Altura baixa (30cm).
  • Interruptores: Na entrada do cômodo.

Importante: Assim como na cozinha e banheiro, as tomadas da área de serviço também devem ser protegidas por DR no quadro elétrico.

Escritório ou Home Office

Com a crescente modalidade de trabalho remoto, o escritório em casa se tornou um ambiente de alta demanda por pontos de energia e dados.

• Quantidade Mínima (NBR 5410): 1 tomada a cada 5 metros ou fração de perímetro, com no mínimo 1 tomada a cada 3,5m² de área.
• Sugestão ObrasFlex: 6 a 10 tomadas.
• Pontos Essenciais:
  • Mesa de Trabalho: 4-6 tomadas (10A) para computador, monitores, impressora, luminária de mesa, carregadores de notebook/celular. Pelo menos 2 tomadas RJ45 (internet) são cruciais. Altura média (1,10m), a 15-30cm acima da bancada.
  • Ponto de Energia Extra: 1-2 tomadas (10A) em outra parede para aspirador de pó, carregadores avulsos. Altura baixa (30cm).
  • Ar-Condicionado (se houver): 1 tomada 20A dedicada, altura alta (2,00m a 2,25m).
  • Iluminação Específica: Considere um interruptor separado para luminárias de teto ou spots que complementam a iluminação do ambiente.
  • Interruptores: Na entrada do cômodo.

Dica do Especialista: Para evitar a "teia de aranha" de fios, planeje caixas de piso ou canaletas discretas no rodapé para organizar a fiação.

Varandas e Áreas Externas

As tomadas em áreas externas precisam de proteção extra contra intempéries.

• Quantidade Mínima (NBR 5410): Não há uma regra específica de quantidade, mas a norma exige proteção para tomadas externas. Sugere-se pelo menos 1 tomada.
• Sugestão ObrasFlex: 1 a 3 tomadas, dependendo do tamanho e uso.
• Pontos Essenciais:
  • Tomadas Externas: 1-2 tomadas (10A), protegidas por capa e com índice de proteção IP44 ou IP55 (resistentes a respingos d'água e poeira). Altura média (1,10m). Para churrasqueira elétrica, pode ser necessária uma de 20A.
  • Iluminação: Interruptores próximos à porta de acesso para controlar a iluminação externa.

Atenção: Assim como nas áreas molhadas internas, todas as tomadas externas devem ser protegidas por Dispositivo Diferencial Residual (DR).

Garagem

Espaço para ferramentas, limpeza e, cada vez mais, recarga de veículos elétricos.

• Quantidade Mínima (NBR 5410): 1 tomada a cada 5 metros ou fração de perímetro.
• Sugestão ObrasFlex: 2 a 4 tomadas.
• Pontos Essenciais:
  • Uso Geral: 2-3 tomadas (10A) para aspirador de pó, ferramentas elétricas, carregadores. Altura média (1,10m).
  • Carregador de Veículo Elétrico (EV): Se você tem ou planeja ter um carro elétrico, preveja uma tomada 20A ou 32A dedicada (ou até um "wallbox" específico), com circuito independente e proteção adequada. Altura média (1,10m a 1,50m).
  • Iluminação: Interruptor próximo à porta de acesso e/ou ao portão.

Tipos de Tomadas e Interruptores: Conheça as Opções

Escolher os tipos certos de tomadas e interruptores é fundamental para a funcionalidade e segurança do seu projeto.

Tipos de Tomadas

1. Tomadas Padrão Brasileiro (NBR 14136):

   • 10A (Amperes): O tipo mais comum, com pinos de 4mm de diâmetro. Ideal para aparelhos de menor potência como TVs, computadores, carregadores de celular, luminárias (até 1270W em 127V ou 2200W em 220V).
   • 20A (Amperes): Com pinos de 4,8mm de diâmetro, utilizada para aparelhos de maior potência que exigem mais corrente, como micro-ondas, máquinas de lavar, secadoras, ar-condicionado, chuveiros (até 2540W em 127V ou 4400W em 220V). Exige fiação e disjuntor específicos.

2. Tomadas USB:

   • Integram portas USB diretamente na tomada, eliminando a necessidade de adaptadores de parede. Ótimas para carregamento de celulares, tablets e outros dispositivos. Geralmente vêm em conjunto com uma tomada 10A padrão.

3. Tomadas RJ45 (Rede/Internet):

   • Não são tomadas de energia, mas pontos de conexão para cabos de rede (Ethernet). Essenciais em escritórios, salas de TV e quartos para garantir uma conexão de internet mais estável e rápida que o Wi-Fi.

4. Tomadas com Proteção (IP):

   • Indicadas para áreas externas ou molhadas (varandas, jardins). Possuem tampas e vedação para proteger contra poeira e jatos d'água. Ex: IP44 (proteção contra respingos) e IP55 (proteção contra jatos d'água).

Tipos de Interruptores

1. Interruptor Simples:

   • O mais básico. Controla um ponto de luz de apenas um local. Ideal para cômodos pequenos com uma única entrada.

2. Interruptor Paralelo (Three-Way):

   • Permite acender e apagar a mesma lâmpada de dois pontos diferentes. Perfeito para corredores longos, quartos com duas entradas ou escadas.

3. Interruptor Intermediário (Four-Way):

   • Usado em conjunto com dois interruptores paralelos para controlar uma lâmpada de três ou mais pontos diferentes. Essencial em salas muito grandes ou corredores com múltiplas entradas.

4. Interruptor Pulsador:

   • Não mantém a posição acionada, retornando ao estado original após ser pressionado. Usado para campainhas, ou em conjunto com relés para automação.

5. Dimmer:

   • Permite controlar a intensidade da luz, criando diferentes ambientes. Deve ser compatível com o tipo de lâmpada (nem todas as lâmpadas LED são dimerizáveis).

Erro Comum: Não subestime a necessidade de tomadas 20A. Muitos eletrodomésticos modernos exigem essa capacidade e usar adaptadores em tomadas 10A é um risco sério.

Alturas e Distâncias Padrão (NBR 5410): Onde Instalar?

A NBR 5410 estabelece alturas e distâncias mínimas e máximas para a instalação de tomadas e interruptores, visando segurança e acessibilidade. Estas são as referências:

Alturas de Tomadas:

1. Tomadas Baixas:

   • Altura: 30 cm do piso acabado.
   • Aplicação: Uso geral, aspiradores de pó, abajures de piso, carregadores de celular, pontos sob bancadas (em cozinhas, áreas de serviço). São as mais comuns.

2. Tomadas Médias:

   • Altura: 1,10 m a 1,20 m do piso acabado.
   • Aplicação: Bancadas de cozinha e escritório (15-30 cm acima da bancada), secadores de cabelo em banheiros (próximo ao espelho), TVs em suportes de parede mais baixos, alguns eletrodomésticos. Também é a altura padrão para interruptores.

3. Tomadas Altas:

   • Altura: 2,00 m a 2,25 m do piso acabado.
   • Aplicação: Chuveiros elétricos, ar-condicionado, exaustores, micro-ondas e fornos de embutir em torre, TVs fixadas em alturas elevadas.

Alturas de Interruptores:

• Altura Padrão: 1,10 m a 1,20 m do piso acabado.
• Aplicação: Ideal para acionamento por adultos, garantindo boa ergonomia.

Distâncias Mínimas Importantes:

• De Portas e Janelas: Tomadas e interruptores devem estar a uma distância mínima de 10 cm das guarnições (batentes) de portas e janelas.
• De Pias e Tanques: Em cozinhas e áreas de serviço, as tomadas devem ficar a uma distância segura da pia ou tanque para evitar contato com água. A NBR 5410 não especifica uma distância exata, mas recomenda-se pelo menos 60 cm de distância horizontal de fontes de água e 30 cm acima da bancada.
• De Chuveiros: Em banheiros, nenhuma tomada pode ser instalada a menos de 60 cm do limite do boxe do chuveiro.

Tabela Comparativa de Alturas e Aplicações Típicas

Dica do Especialista: Para pessoas com mobilidade reduzida ou em projetos de acessibilidade, as alturas podem ser ajustadas conforme a NBR 9050, que recomenda interruptores entre 0,40m e 1,20m e tomadas entre 0,40m e 1,00m do piso. Sempre consulte um especialista.

Dicas do Especialista para um Projeto Elétrico Impecável

Além das normas e do planejamento por cômodo, algumas dicas práticas podem elevar a qualidade do seu projeto elétrico.

1. Crie uma Planta Baixa Detalhada:

   • Não subestime o poder de um bom desenho. Use uma planta baixa em escala, desenhe a disposição dos móveis e marque cada ponto de tomada e interruptor. Use cores ou símbolos diferentes para tomadas 10A e 20A, e para interruptores simples, paralelos, etc.
   • Simule o uso: Imagine-se vivendo no espaço e utilizando todos os aparelhos.

2. Priorize a Segurança Acima de Tudo:

   • Nunca ignore a NBR 5410. Contratar um profissional qualificado (engenheiro eletricista para o projeto e eletricista para a execução) não é um gasto, mas um investimento em segurança.
   • Certifique-se de que o quadro de distribuição esteja bem dimensionado, com disjuntores adequados e DRs onde a norma exige.

3. Pense na Iluminação Natural e Artificial:

   • O layout de interruptores está diretamente ligado ao projeto luminotécnico. Pense em como a luz natural interage com o ambiente e onde a luz artificial será necessária para complementar ou criar atmosferas.
   • Considere circuitos de iluminação separados para diferentes áreas do mesmo cômodo (ex: luz geral da sala e luz da sanca).

4. Preveja Pontos Extras (Margem de Segurança):

   • Sempre adicione 1 ou 2 tomadas a mais em cada cômodo do que o mínimo que você calculou. É muito mais fácil e barato instalar um ponto a mais durante a obra do que depois.
   • Pense em pontos para decorações de Natal, aspiradores de robô, purificadores de ar, umidificadores.

5. Considere a Automação Residencial:

   • Mesmo que não seja para agora, prever infraestrutura para automação (pontos de rede, conduítes extras) pode facilitar futuras instalações de sistemas de casa inteligente, como cortinas motorizadas, iluminação inteligente ou assistentes de voz.

6. Orçamento para Imprevistos:

   • Sempre reserve uma margem no orçamento para possíveis alterações ou necessidades adicionais que surgirem durante a execução do projeto elétrico.

Boa Prática: Ao finalizar o projeto, faça uma revisão final com o eletricista ou engenheiro. Eles podem identificar pontos de melhoria ou problemas de viabilidade técnica.

Erros Mais Comuns a Evitar no Planejamento Elétrico

Evitar esses erros pode poupar muita dor de cabeça e dinheiro no futuro.

1. Subdimensionamento da Quantidade de Tomadas:

   • O erro mais comum. Resulta em uso excessivo de adaptadores (Ts e extensões), sobrecarga do circuito e risco de incêndio. Sempre planeje mais tomadas do que você acha que precisa.

2. Ignorar a NBR 5410:

   • Não seguir a norma compromete a segurança da instalação, pode gerar multas e dificuldades na obtenção de alvarás ou seguros. Além de ser um risco à vida.

3. Não Considerar a Disposição dos Móveis:

   • Tomadas ficam escondidas atrás de armários fixos, da geladeira ou do sofá, tornando-as inúteis ou de difícil acesso. Planeje as tomadas depois de definir o layout dos móveis.

4. Esquecer Aparelhos Específicos ou de Alta Potência:

   • Não prever tomadas 20A dedicadas para chuveiro, ar-condicionado, micro-ondas, máquina de lavar, etc., leva à sobrecarga ou à necessidade de adaptações perigosas.

5. Não Consultar um Profissional Qualificado:

   • Tentar fazer o projeto elétrico sozinho, sem conhecimento técnico, é um risco. Um engenheiro eletricista ou eletricista experiente garante a segurança, a conformidade e a eficiência.

6. Posicionamento Inadequado de Interruptores:

   • Interruptores longe da entrada do cômodo, ou sem a função paralela em corredores e quartos grandes, geram inconveniência.

7. Não Prever Pontos de Rede (RJ45):

   • Em uma era digital, depender apenas do Wi-Fi pode gerar instabilidade. Pontos de rede em escritórios e áreas de TV são essenciais para uma conexão robusta.

8. Tomadas Próximas Demais a Áreas Molhadas Sem Proteção:

   • Um erro grave em cozinhas e banheiros que aumenta exponencialmente o risco de choques elétricos. Sempre respeite as distâncias mínimas e use DRs.

Erro Comum: Misturar circuitos de iluminação com circuitos de tomadas. A NBR 5410 exige que sejam separados. Em caso de sobrecarga em uma tomada, a iluminação não será comprometida.

Checklist Prático para o Planejamento do seu Projeto

Use este checklist para garantir que nenhum detalhe seja esquecido.

1. Fase de Levantamento:

   • [ ] Liste todos os aparelhos elétricos que você possui e planeja ter em cada cômodo.
   • [ ] Defina a disposição dos móveis em cada ambiente (faça um desenho ou use um software).
   • [ ] Identifique os hábitos de uso de cada morador nos diferentes espaços.

2. Fase de Desenho e Definição:

   • [ ] Com a planta baixa e os móveis definidos, marque a localização de cada tomada.
   • [ ] Classifique cada tomada como 10A ou 20A (TUG ou TUE).
   • [ ] Defina a altura de cada tomada (baixa, média, alta).
   • [ ] Marque a localização de cada interruptor.
   • [ ] Defina o tipo de interruptor (simples, paralelo, intermediário, dimmer).
   • [ ] Verifique se há necessidade de pontos RJ45 (internet) ou USB.
   • [ ] Adicione 1 ou 2 tomadas extras de uso geral em cada cômodo como margem de segurança.

3. Fase de Revisão e Segurança:

   • [ ] Revise o projeto conforme os requisitos da NBR 5410 (quantidade mínima, alturas, distâncias de áreas molhadas).
   • [ ] Certifique-se de que tomadas de áreas molhadas e externas serão protegidas por DR.
   • [ ] Garanta que os circuitos estejam separados (iluminação, TUGs, TUEs).
   • [ ] Verifique se o quadro de distribuição tem espaço para futuras expansões.
   • [ ] Consulte um engenheiro eletricista ou eletricista qualificado para validar o projeto e fazer o dimensionamento técnico.

4. Fase de Execução (com profissional):

   • [ ] Acompanhe a instalação para garantir que o projeto seja seguido.
   • [ ] Faça testes de funcionamento após a conclusão.

FAQ: As Dúvidas Mais Comuns sobre Layout de Tomadas e Interruptores

1. Qual a quantidade mínima de tomadas por cômodo exigida pela NBR 5410?

A NBR 5410 estabelece quantidades mínimas baseadas na área e/ou perímetro do cômodo. Para cômodos de até 6m², exige-se no mínimo 1 tomada. Para cômodos maiores, a regra geral é 1 tomada a cada 5 metros ou fração de perímetro (em salas e dormitórios), ou 1 tomada a cada 3,5 metros ou fração de perímetro (em cozinhas, copas, áreas de serviço e banheiros, acima de bancadas). Para banheiros, 1 tomada a no mínimo 60cm do boxe. No entanto, é crucial lembrar que esses são os mínimos; um projeto ideal sempre terá mais pontos.

2. É obrigatório seguir a NBR 5410? Quais os riscos de não segui-la?

Sim, é obrigatório. A NBR 5410 é uma norma técnica brasileira e seu cumprimento é exigência legal. Não segui-la pode resultar em riscos graves como choques elétricos, curtos-circuitos, sobrecargas, incêndios, além de dificuldades na obtenção de alvarás, seguros e até na venda do imóvel. A segurança da sua família e do seu patrimônio está em jogo.

3. Posso instalar tomadas embutidas no chão?

Sim, é possível instalar tomadas de piso (ou "caixas de piso"). Elas são uma solução elegante e funcional para salas grandes ou escritórios onde não há paredes próximas para tomadas tradicionais, evitando extensões. No entanto, exigem um planejamento cuidadoso para evitar acúmulo de sujeira e garantir que sejam modelos resistentes e seguros, especialmente em áreas de tráfego ou limpeza frequente. Devem ser protegidas contra entrada de líquidos se houver risco.

4. Qual a diferença entre tomada 10A e 20A?

A principal diferença está na capacidade de corrente e nos pinos. Tomadas de 10A possuem pinos mais finos (4mm de diâmetro) e são para aparelhos de menor potência (até 1270W em 127V ou 2200W em 220V). Tomadas de 20A possuem pinos mais grossos (4,8mm de diâmetro) e são para aparelhos de alta potência, que demandam mais corrente (até 2540W em 127V ou 4400W em 220V), como micro-ondas, ar-condicionado, máquinas de lavar. É crucial usar a tomada correta para cada aparelho e ter fiação e disjuntor dimensionados para 20A nos pontos específicos.

5. Preciso de um projeto elétrico para uma reforma simples?

Mesmo para reformas que envolvam apenas a adição ou mudança de alguns pontos de tomada, é altamente recomendável consultar um eletricista qualificado para garantir que a nova instalação esteja de acordo com a NBR 5410 e que a capacidade do circuito existente seja suficiente. Para reformas mais amplas, que alterem significativamente a planta ou a carga elétrica, um projeto elétrico formal assinado por um engenheiro eletricista é indispensável.

6. Como planejar tomadas para ar-condicionado?

O ar-condicionado sempre exige uma tomada de 20A (ou mais, dependendo da potência do aparelho) com um circuito elétrico independente, ou seja, com fiação e disjuntor exclusivos no quadro elétrico. A tomada deve ser instalada na altura alta (2,00m a 2,25m do piso), próxima ao local onde o aparelho será fixado, garantindo que o cabo de força não fique aparente. Consulte o manual do fabricante do ar-condicionado para as especificações exatas.

7. É seguro usar adaptadores T (benjamins) ou extensões?

O uso de adaptadores T e extensões deve ser minimizado ao máximo. Eles são projetados para uso temporário e ocasional. O uso contínuo, especialmente com múltiplos aparelhos ou aparelhos de alta potência, pode sobrecarregar a tomada e a fiação, gerando aquecimento excessivo, curtos-circuitos e risco de incêndio. A melhor prática é planejar tomadas suficientes para evitar a necessidade de adaptadores.

8. Qual o custo médio para adicionar uma tomada em uma parede já existente?

O custo para adicionar uma tomada em uma parede já existente varia bastante dependendo da região, da complexidade do trabalho (se a parede é de alvenaria ou drywall, se precisa puxar fiação de longe, se o quadro elétrico precisa de reforço), e da mão de obra do eletricista. No Brasil, o valor pode variar de R$ 80 a R$ 250 por ponto, sem incluir o material da tomada em si. Lembre-se que quebrar e refazer o acabamento da parede também gera custos adicionais.

9. Posso fazer o planejamento do layout sozinho?

Você pode e deve fazer um rascunho inicial do seu planejamento, baseado nas suas necessidades e na disposição dos móveis, usando as dicas deste artigo. No entanto, a validação e o detalhamento técnico (dimensionamento de fiação, disjuntores, equilíbrio de fases, etc.) devem ser feitos por um profissional qualificado, como um engenheiro eletricista ou um eletricista experiente, para garantir a segurança e conformidade com a NBR 5410.

10. Como escolher o tipo certo de interruptor?

A escolha depende da funcionalidade desejada. Para uma única lâmpada controlada de um só ponto, use um interruptor simples. Para controlar a mesma lâmpada de dois pontos (ex: entrada e saída de um corredor), use um interruptor paralelo (three-way). Se precisar controlar de três ou mais pontos, adicione interruptores intermediários (four-way) entre os paralelos. Para controle de intensidade, escolha um dimmer compatível com suas lâmpadas.

11. Onde colocar o quadro de distribuição (QD)?

O quadro de distribuição principal deve ser instalado em um local de fácil acesso, geralmente em áreas de serviço, despensas ou corredores, nunca dentro de armários fixos ou banheiros. Deve estar protegido contra umidade e acesso de crianças, e ter espaço suficiente para futuras ampliações. A NBR 5410 sugere altura de 1,60m a 1,80m do piso para a parte superior do quadro.

12. Como lidar com a fiação de internet/TV a cabo?

No projeto, preveja conduítes separados para a fiação de dados (internet, TV a cabo, telefone) e para a fiação elétrica. Isso evita interferências e garante a segurança. Instale pontos RJ45 (internet) e de TV a cabo nos locais onde você terá TVs, computadores e roteadores. Em salas e escritórios, considere mais de um ponto de rede para flexibilidade.

Conclusão

Planejar o layout de tomadas e interruptores é muito mais do que simplesmente distribuir pontos de energia; é um ato de inteligência, segurança e conforto. Ao investir tempo e atenção a essa etapa crucial da sua obra ou reforma, você garante que sua casa será um espaço verdadeiramente funcional, adaptado às suas necessidades e preparado para o futuro, livre de extensões perigosas e frustrações diárias.

Lembre-se que a NBR 5410 é seu guia, mas a criatividade e a antecipação de necessidades são seus aliados. E o mais importante: nunca abra mão da expertise de um profissional qualificado. Um projeto elétrico bem feito é a base para um lar seguro, eficiente e acolhedor.

Encontre os Melhores Profissionais para seu Projeto Elétrico no ObrasFlex

Agora que você domina a arte de planejar o layout de tomadas e interruptores, é hora de transformar seu projeto em realidade. No ObrasFlex, você encontra engenheiros eletricistas e eletricistas qualificados, com experiência comprovada e avaliações de outros clientes, prontos para elaborar e executar seu projeto elétrico com excelência e segurança. Não arrisque sua obra ou sua segurança! Solicite orçamentos, compare profissionais e contrate com confiança. Dê o próximo passo para ter a instalação elétrica perfeita!
